3D suðuborð

Upprunastaður ： Hebei

Ábyrgð ： 1 ár

Sérsniðinn stuðningur ： OEM, ODM

Vörumerki ： Storan

Líkananúmer ： 2005

Vöruheiti ： 3D sveigjanlegt suðuvettvangsefni

Efni ： steypujárn/stál

Umsókn ： Iðnaður

Svitaholaþol ： ± 0,05mm

yfirborðsmeðferð t ： Surface Nitriding

Flatness ： 0,02mm/1000mm

Ójöfnur ： RA1.6-RA3.2

Ferli ： CNC vinnsla

Gerð ： mótun pressu

Vottorð ： ISO9001: 2008

Upplýsingar um umbúðir ： krossviðurkassi 3D suðuborð með fylgihlutum OEM HT300 Black Oxide Finish 3D sveigjanlegt suðuborð

Selja einingar ： stakur hlutur

Stærð pakka ： 100x100x20 cm

Stak brúttóþyngd ： 5000 kg

Leiðtími

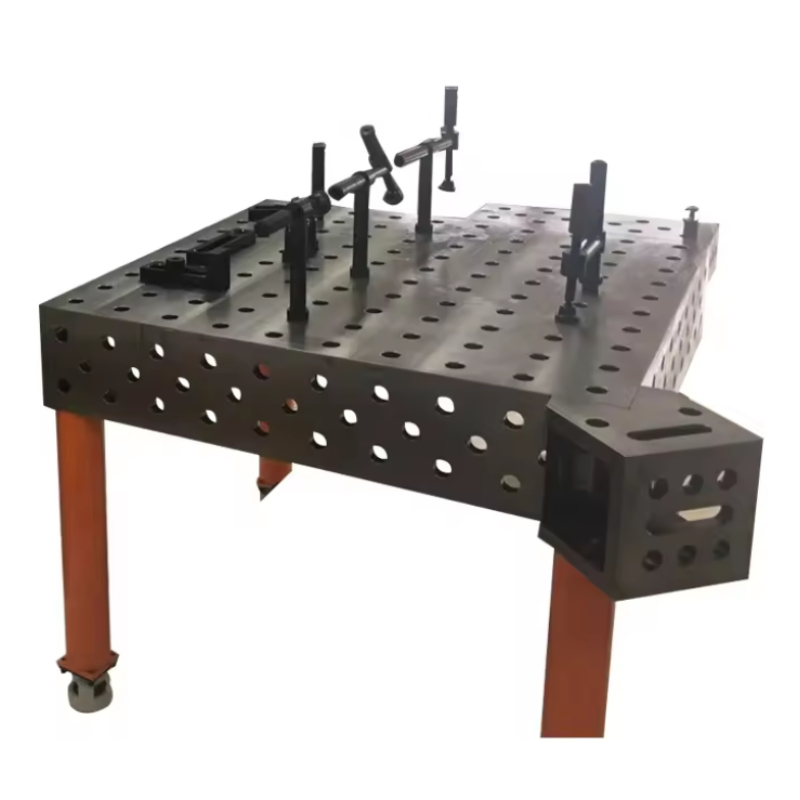

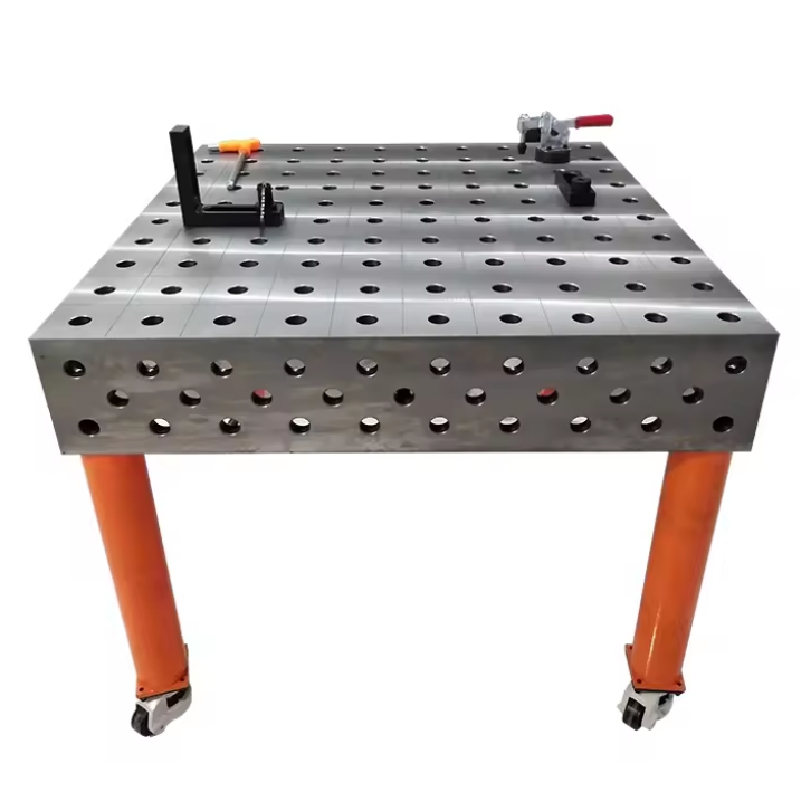

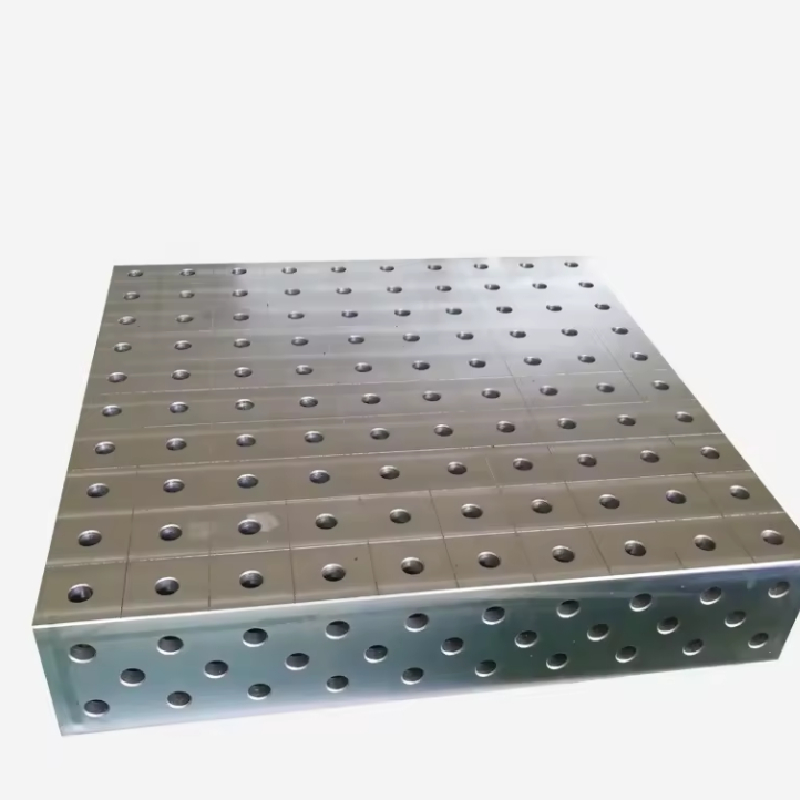

3D suðuborð

3D suðupallur er háþróaður suðupallur, pallurinn

og fjórar hliðar dreifast með götum 28, notaðar til að samræma við

3D sveigjanlegi búnaðurinn, til að ná skjótum staðsetningu og klemmingu á vinnustykkinu

það þarf að soðið. Kostir 3D suðupallsins eru mikil skilvirkni,

Mikil nákvæmni og lítill kostnaður. Sett af 3D suðuverkfærakerfi getur í grundvallaratriðum

fullnægja öllum suðuhlutum viðskiptavina.

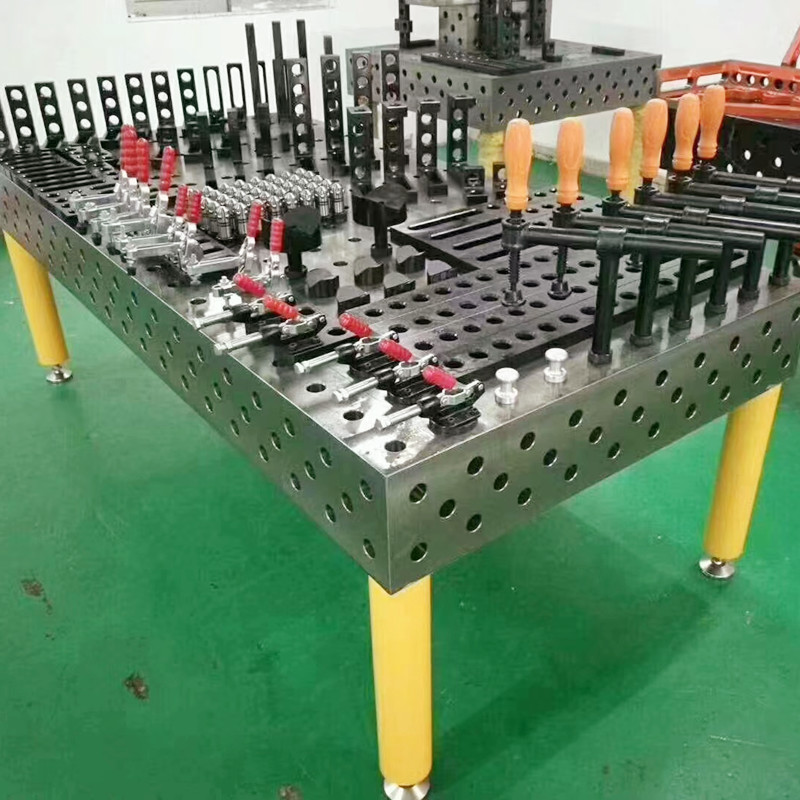

Hægt er að útbúa íhluti eftir að þú velur eftirfarandi:

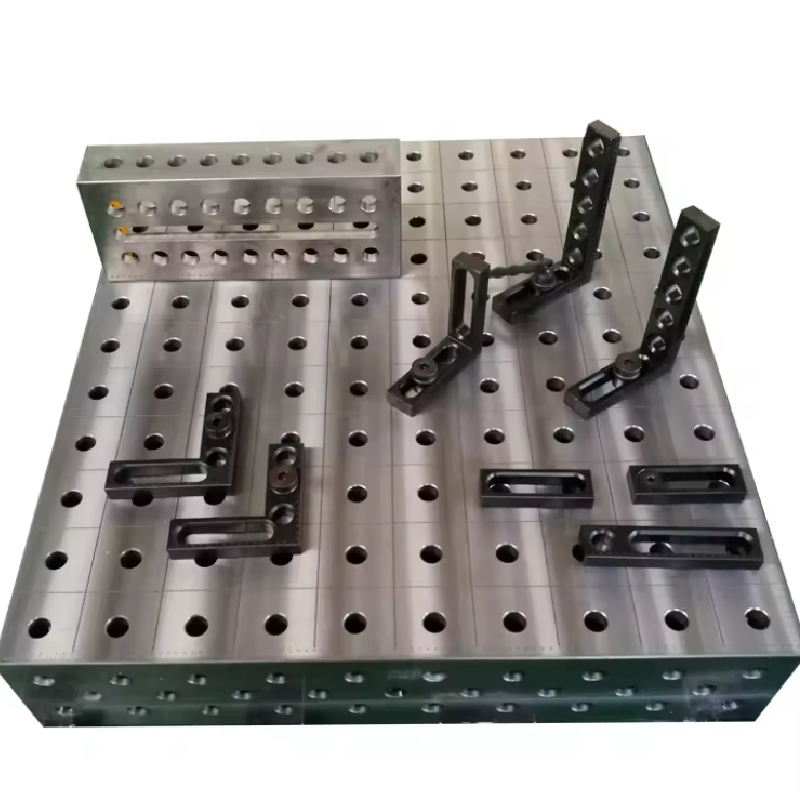

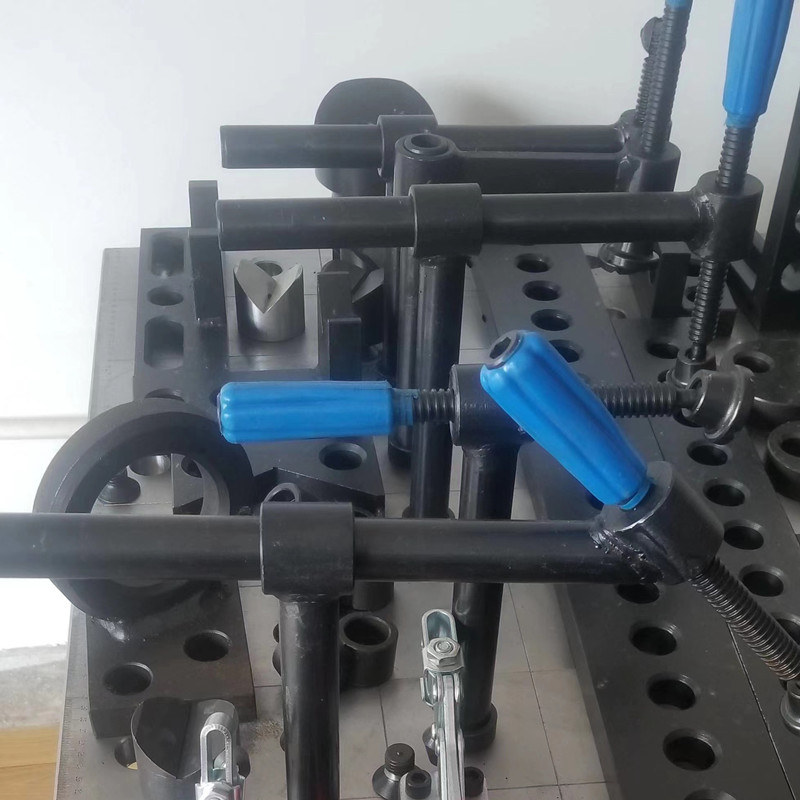

1, Verkfæri til að styðja: U-laga teningshylki, L-laga teningshylki, hornstuðningur og hornmælir

2, varahlutir til að finna:

3, verkfæri til að klemma og festa

4, varahlutir til að læsa vinnustykki

5, Aukaverkfæri

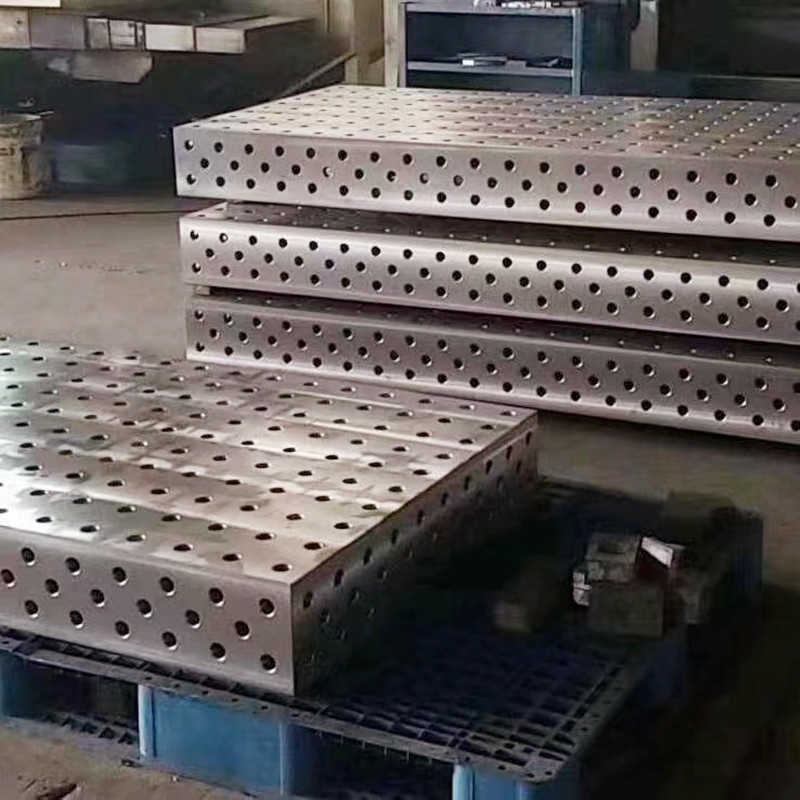

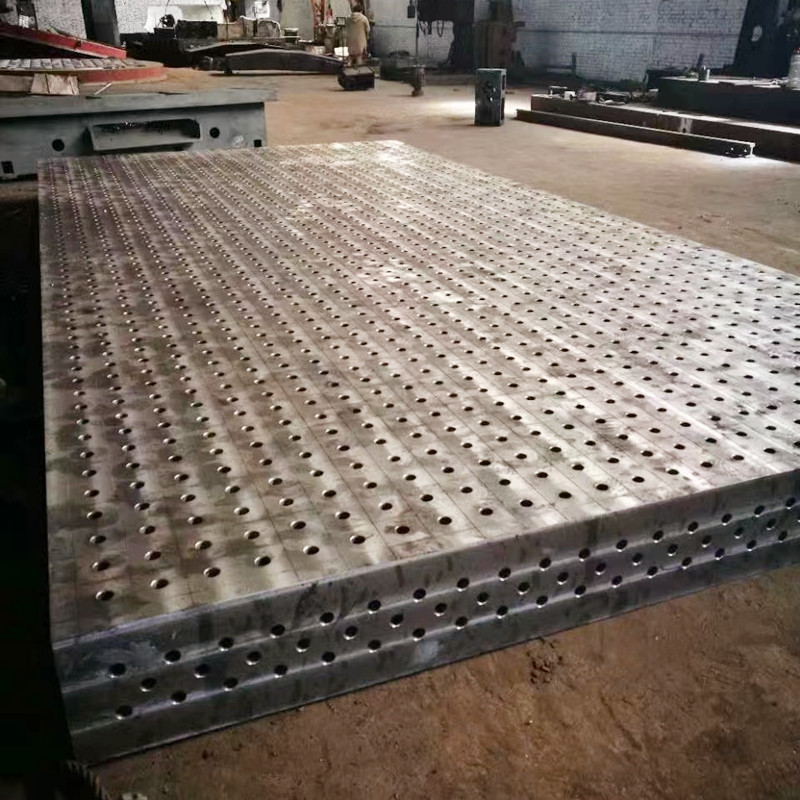

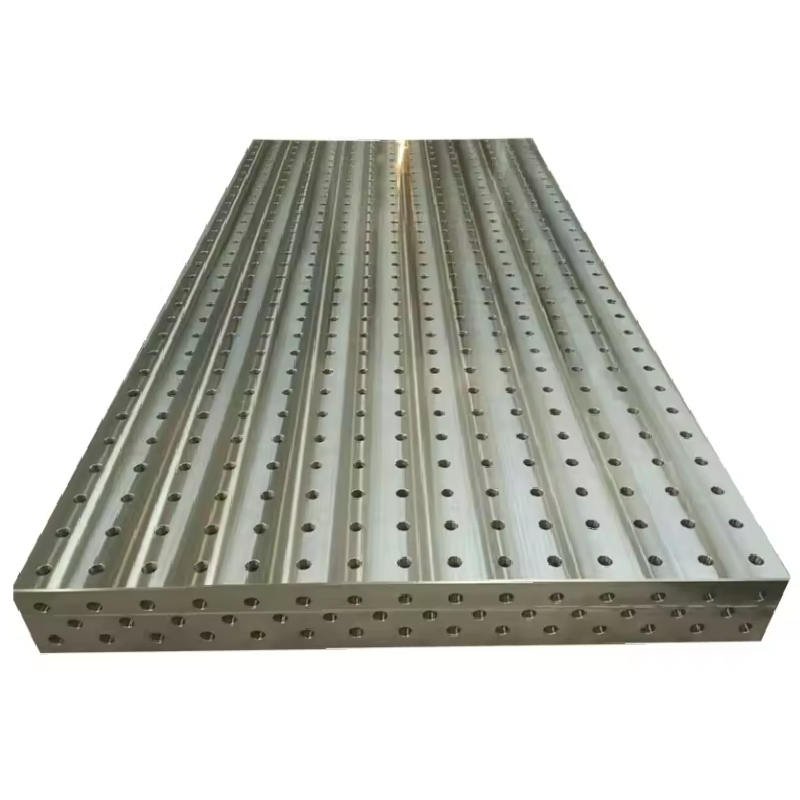

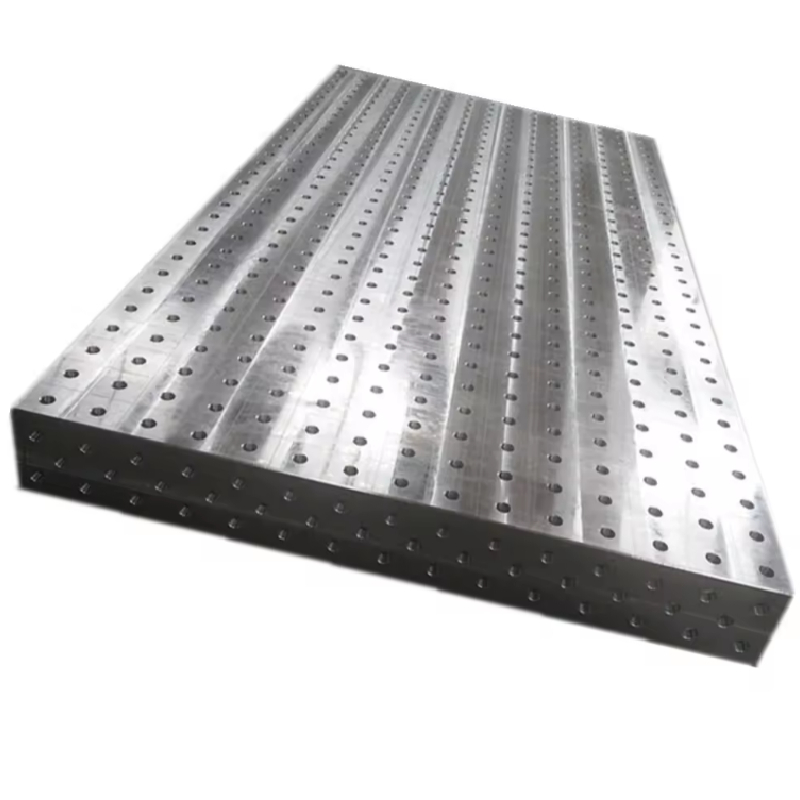

3D suðu tafla 1.2×2.4 1×2 1,5×3 2x4m hafa í lager steypujárni og festingartöflu

• - Dimensions:1000X1000mm-2000X4000mm
• - Fimm vinnandi yfirborð er hægt að setja staðsetningarstykkið á. Einnig er hægt að framlengja með öllum af fimm vinnandi flötum þess.
• - Efni þess er skipt í: stál suðuborð (Q345) og steypu suðuborð (HT300).

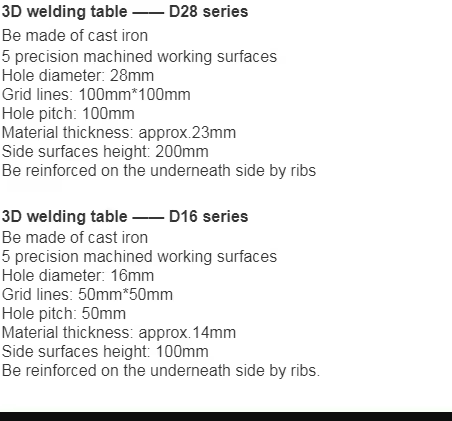

• - Gatþvermál þess er skipt í: D28 Series og D16 Series.
• - Ská rist: D28 er 100*100mm; D16 er 50*50mm.

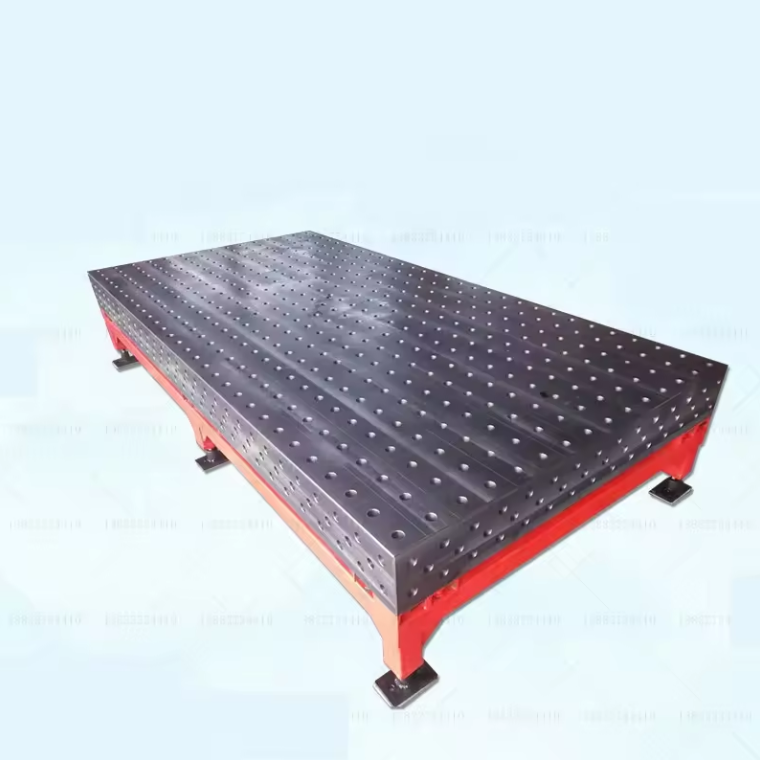

Stuðningur: Fætur, stálgrind og vökvalyftukassi, samkvæmt kröfunni.

3D suðupallurinn er alhliða innrétting sem er hönnuð sérstaklega til framleiðslu á soðnum vörum; Notað til að suðu þægindi, sveigjanleika og mörg frábrugðin hefðbundnum suðuaðferðum.

Þrívíddar holu kerfissamsetning Sveigjanleg suðuferli búnaður.

Þrjár víddir: tákna þrjár áttir. Almennt eru innréttingar langsum og þversum án lóðréttra leiðbeininga. Pallurinn hefur tvær áttir og hægt er að nota fjögur brúnir við lóðrétta uppsetningu og ná þrívíddarsamsetningu.

Holukerfi: Aðalatriðið í þessum festingu er að frá pallinum til fylgihluta eru venjuleg göt án hefðbundinna þræði eða T-rista. Í tengslum við skjótan læsingarpinna er hægt að gera samsetningu hraðari og þægilegri og hægt er að ná staðsetningu.

Samsetning: Vegna þess að öll viðhengi eru fyrirfram gerð er hægt að sameina þau og aðlaga eftir þörfum vörunnar.

Sveigjanleiki: Með ofangreindum aðgerðum getur allt búnaðurinn breyst í samræmi við breytingar á vörunni. Sett af innréttingum getur komið til móts við þarfir nokkurra vara eða tugi afurða, sem flýtt fyrir ferli rannsókna og þróunar vöru og prufuframleiðslu, spara mikið af mannafla, efnislegum auðlindum og fjármagni (umhverfisvænu og lág kolefnisvörum).

Suðu: Þessi vara er alhliða innrétting sem er hönnuð sérstaklega til framleiðslu á soðnum vörum; Notað til að suðu þægindi, sveigjanleika og mörg frábrugðin hefðbundnum suðuaðferðum.

Grunnkröfurnar fyrir ryðprófun á 3D suðupalli eru: góð viðloðun við yfirborð steypunnar, góð andstæðingur ryðs, góð viðloðun við efra lag málningar og auðvelda smíði og geymslu.

Helstu eiginleikar til að leita að í 3D suðuborð

Þegar þú velur 3D suðuborð er mikilvægt að huga að ýmsum eiginleikum sem auka verulega framleiðni og nákvæmni í suðuverkefnum þínum. Hágæða 3D suðutafla getur skipt sköpum við að ná sem bestum árangri. Hér eru helstu eiginleikarnir til að leita að:

1. öflug smíði: Traustur 3D suðuborð ætti að vera úr hágráðu efni sem geta staðist mikið álag og hörku suðuferla. Leitaðu að borðum smíðuð úr varanlegu stáli eða steypujárni, tryggðu langlífi og stöðugleika.

2. Modular 3D suðutafla gerir kleift að samþætta ýmis viðbót og fylgihluti, sem gerir þér kleift að sníða vinnusvæðið þitt að henta ákveðnum verkefnum, hvort sem það er smástór flókin hönnun eða stór samsetning.

3. Leitaðu að borðum sem bjóða upp á ristamynstur með nákvæmlega dreifðum götum og rifa, sem auðvelda örugga klemmu og staðsetningu vinnubragða.

4. Fjölhæfir klemmukostir: Árangursríkar klemmulausnir eru nauðsynlegar til að tryggja stöðugleika meðan á suðuferlinu stendur. Gæði 3D suðutafla ætti að bjóða upp á margs konar festingarstaði og klemmur, sem gerir kleift að sveigjanlegar stillingar og örugga hald á mismunandi formum og stærðum efnum.

5. Samhæfni við innréttingar: Gakktu úr skugga um að 3D suðuborðið sem þú velur sé samhæfð ýmsum innréttingarkerfi. Þessi eindrægni mun auka getu þína til að búa til sérsniðnar uppsetningar fljótt og vel, spara þér tíma og auka framleiðni.

6. Yfirborðsmeðferð: Yfirborð sem standast mengun og slit er lífsnauðsyn í suðuumhverfi. Leitaðu að borðum með and-spatter húðun eða áferð sem hjálpa til við að viðhalda hreinu vinnusvæði og lengja líftíma borðsins.

Ávinningur af því að nota 3D suðuborð fyrir nákvæmni vinnu

Í heimi málmframleiðslu er að ná nákvæmni og nákvæmni í fyrirrúmi fyrir árangursrík verkefni. Eitt árangursríkasta verkfærið sem völ er á fyrir suðu er Precision 3D suðuborðið. Þessi nauðsynlegi búnaður eykur ekki aðeins framleiðni heldur bætir einnig gæði fullunninnar vinnu verulega.

Precision 3D suðuborð er hannað með öflugum ramma sem gerir kleift að sérhannaðar uppsetningar sem eru sérsniðnar að sérstökum kröfum hvers verkefnis. Yfirborðið er venjulega gert úr hágæða efni, sem tryggir endingu og stöðugleika við suðuaðgerðir. Þessi stöðugleiki getur komið í veg fyrir að vinda eða röskun á málmhlutunum sé unnið á, sem skiptir sköpum fyrir að viðhalda miklum nákvæmni staðla.

Annar verulegur ávinningur af því að nota nákvæmni 3D suðuborð er háþróaður djús og innréttingar sem það getur komið til móts við. Mörg þessara töflna eru með T-rennibrautir eða göt sem gera suðuaðilum kleift að klemmast saman íhluta á öruggan hátt. Þessi aðgerð er nauðsynleg fyrir fjölvíddarverkefni, þar sem að viðhalda réttri uppstillingu er nauðsynleg. Fyrir vikið minnkar hættan á misskiptingu og villum til muna, sem gerir kleift að hreinsa og nákvæma suðu.

Ennfremur getur notkun nákvæmni 3D suðuborðs hagrætt verkflæði og dregið úr tíma sem varið er í hvert verkefni. Með því að útvega tilnefnt vinnusvæði sem er skipulagt og skilvirk geta suðukonur einbeitt sér meira að skapandi og tæknilegum þáttum vinnu sinnar frekar en að uppsetningunni. Þessi aukna skilvirkni leiðir til hærri framleiðni og að lokum betri arðsemi fyrirtækja.

Að lokum, að fjárfesta í nákvæmni 3D suðuborð er leikjaskipti fyrir alla faglega suðara sem vilja auka iðn sína. Með getu sína til að veita stöðugleika, aðlaga og skilvirkni er það ómetanlegt tæki sem styður hágæða og nákvæma suðuvinnu. Hvort sem þú ert vanur sérfræðingur eða nýliði á suðusviðinu, með því að nota nákvæmni 3D suðuborð mun án efa lyfta verkefnum þínum á næsta stig.

Kjarnaaðgerðir og iðnaðar notkunargildi 3D suðuborðs

3D suðutöflur Storaen endurskilgreina nákvæmni og skilvirkni í iðnaðar suðuframleiðslu, þjóna sem fjölhæfur mát pallur sem hannaður er til að hagræða staðsetningu vinnuhluta, samþættingu innréttinga og fjölþættar suðuaðgerðir. Sem leiðandi veitandi suðuframleiðslutöflur afhendum við lausnir sem sameina mikla stífni, sérhannaðar stillingar og endurteknar nákvæmni-nauðsynleg fyrir nútíma framleiðsluumhverfi sem krefst núllgalla suðuárangurs.

Nákvæmni staðsetning í kjarna

Kjarni 3D suðuborðsins okkar er fimmhliða rist af nákvæmni-vélum götum (D28 eða D16 röð), sem gerir óaðfinnanlegt festingu á klemmum, sjónarhornum og innréttingum yfir efsta yfirborðið og öll fjögur hliðarplöturnar. Þetta ristkerfi (100x100mm eða 50x50mm bil) tryggir staðsetningarnákvæmni innan ± 0,05mm og útrýmir ágiskunum við að samræma flókna íhluti eins og bifreiðarvagn ramma, geimferða sviga eða þungarokkshluta. Niðurstaðan? Endurtekin suðuuppsetning sem dregur úr leiðréttingum á prufu og villu um 60%, mikilvæg fyrir fjöldaframleiðslu þar sem samkvæmni er ekki samningsatriði.

Mát sveigjanleiki fyrir fjölbreyttar framleiðsluþarfir

Suðuflata borðin okkar þrífast á aðlögunarhæfni:

Sameining fjölpallsins: Hægt er að festa staðlaða stærðir (1000x1000mm til 2000x4000mm) saman með því að nota Quick-Lock pinna og búa til útbreidda vinnufleti fyrir stórar verkefni-tileinkunar fyrir skipasmíðaskip eða landbúnaðarbúnað.
Verkfæralausar innréttingarbreytingar: Samhæft við breitt svið suðubúnaðar (U-blokkar, T-rennibrautir, segulmagnaðir klemmur), gerir töflan kleift að endurstilla milli mismunandi starfa og skera uppsetningartíma um 50% samanborið við hefðbundnar borðtöflur fastra.

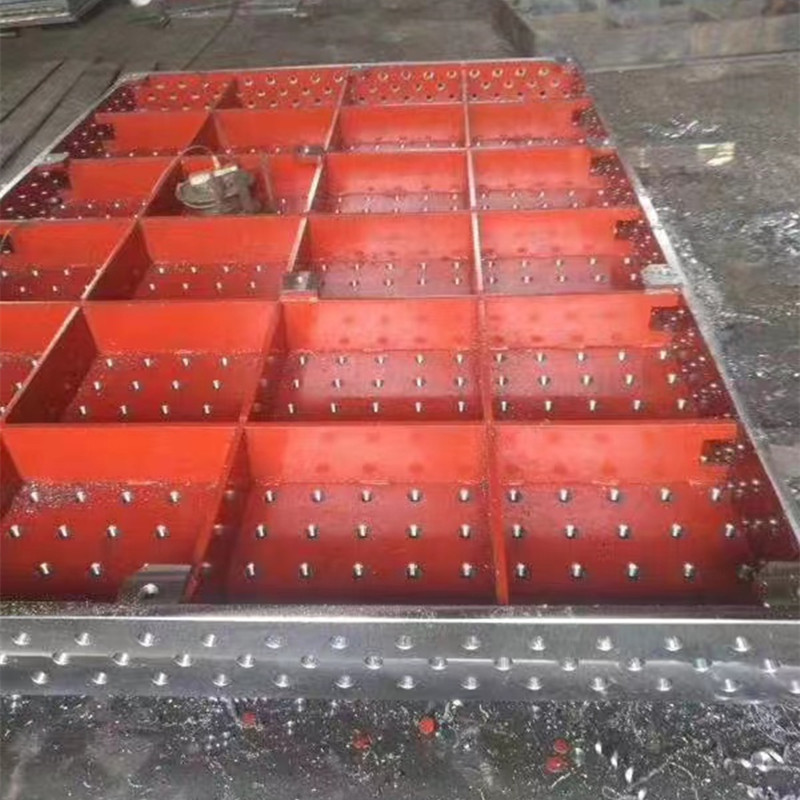

Mikil álagsgeta: Byggt úr HT300 steypujárni eða Q345 stáli með rifbeini undirbyggingu, standast þessi borð truflanir allt að 2700 kg, sem styðja jafnvel stærstu iðnaðarhluta án sveigju-verður að vera fyrir gröfu arma suðu eða kranauppbyggingu.

Iðnaðarforrit: þar sem nákvæmni mætir framleiðni

Bifreiðaframleiðsla

Notaðu sem suðuframleiðslutöflu til að setja saman ramma bíla og tryggja blettasuðu sem samræma innan ± 0,1 mm til að uppfylla OEM gæðastaðla. Andstæðingur-spatta húðunarvalkosturinn verndar yfirborðið gegn suðu rusli, sem nær út þjónustulífi í framleiðslulínum með mikið rúmmál.

Aerospace & Defense

Mikilvægt til að búa til léttar álfelgur (td vélar vélar), þar sem hitastöðugleiki borðsins (lágmarks stækkun undir suðuhita) og flatneskju (0,02mm/1000mm) koma í veg fyrir víddarfrávik sem gæti haft áhrif á öryggi flugs.

Þungar vélar og búnaður

Að fara til lausnar til að suða jarðýtu ramma eða iðnaðardæluhylki, þökk sé öflugri smíði og mát hönnun sem rúmar stakar lagaðar vinnuhluta í gegnum sérsniðnar innsetningar innsetningar.

Hvers vegna storaen 3d suðutöflur leiða leiðina

Handan kjarnaaðgerðir, töflurnar okkar eru með:

Ágæti yfirborðs: Yfirborð á jörðu niðri (RA1.6-Ra3.2) tryggir sléttan flutning á hreyfingu og nákvæmri röðun, meðan valfrjáls nitriding meðferð eykur slitþol í slípandi suðuumhverfi.
Alheims staðlað samræmi: Vottað við ISO 9001 og JB/T7974-99, uppfylla 3D suðuborð okkar strangar kröfur alþjóðlegra framleiðslustaðla, sem veitir hugarró í verkefnum yfir landamæri.

Lyftu suðuferlinu þínu með Storaen

Hvort sem þú þarft samsniðna suðu Fab borð fyrir frumgerð eða stórfellda 3D suðuborð fyrir fjöldaframleiðslu, skila lausnir Storaen nákvæmni, endingu og sveigjanleika sem þarf til að vera framundan í nútíma framleiðslu. Með því að lágmarka uppsetningartíma, hámarka eindrægni innréttinga og tryggja endurtekna nákvæmni, umbreyta töflurnar okkar suðu úr handvirku, villubundnu ferli í straumlínulagað, sjálfvirkt verkflæði-sem styrkir teymið þitt til að byggja betur, hraðari og með ósamþykkt sjálfstraust.

Aukabúnaðarkerfi og sérsniðnar lausnir fyrir 3D suðuborð

3D suðutöflum Storaen er bætt við alhliða aukabúnaðarkerfi og sérsniðnar sérsniðnar lausnir, hannaðar til að hámarka fjölhæfni, nákvæmni og aðlögunarhæfni fyrir hverja suðuframleiðsluþörf. Hvort sem þú þarft staðlaða íhluti fyrir skjótan uppsetningu eða sérsniðna breytingar fyrir einstök verkefni, þá umbreyta tilboð okkar suðubúningatöflunni í mjög sérhæfða vinnustöð – verkfræðilega til að mæta nákvæmum kröfum nútíma framleiðslu.

Modular aukabúnaður vistkerfi fyrir óaðfinnanlega samþættingu

Aukahlutir okkar í viðbót og play auka virkni suðu Fab borðsins, sem gerir kleift að breyta skjótum stillingum og hámarka vinnuflæði:

Stuðningur og jöfnun verkfæri: Stillanleg stálfætur með gólfpúðum tryggja stöðugt uppsetningu á ójafnri búðargólfum, en vökvalyftukerfi (100–500mm hæðarsvið) gera vinnuvistfræðilegri staðsetningu kleift fyrir kostnað eða erfitt að ná til.

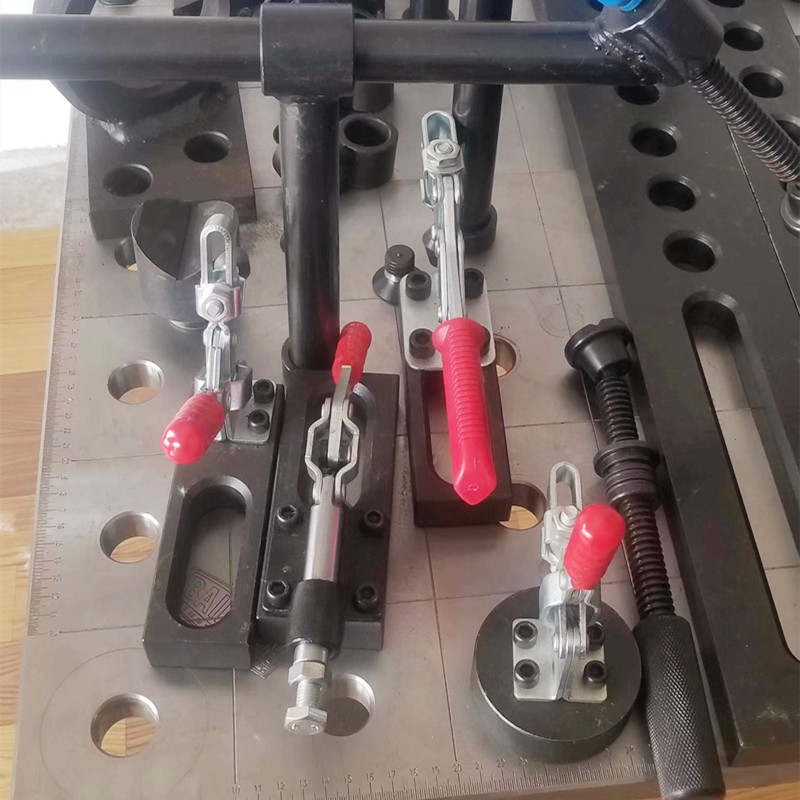

FIXTING & CLAMPING SOLUTIONS: Svið af segulmagnaðir klemmum, skiptum klemmum og U-blokkum (samhæft við D28/D16 holukerfi) Festu vinnuhluta af öllum stærðum og stærðum, með skjótum losunaraðferðum sem draga úr uppsetningartíma innréttinga um 40%. Hyrndar sviga (0–90 ° stillanleg) og nákvæmni ferninga hjálpa til við að samræma fjöl ás, sem eru mikilvægar fyrir flóknar samsetningar eins og vélfærafræði eða geimferðir.
Öryggi og vernd viðbótar: and-spatta húðun (beitt á borðflata) og færanlegir skvettaverðir lágmarka uppsöfnun rusls, en hitaþolnar mottur vernda netkerfið gegn langvarandi útsetningu fyrir suðubogum-útvíkka þjónustulíf töflunnar í mikilli innréttingarumhverfi.

Sérsniðnar lausnir: Hannað við framtíðarsýn þína

Sérsniðnar víddir og stillingar

Handan við venjulegar stærðir (1000x1000mm til 2000x4000mm), hannum við 3D suðuborð í sérsniðnum lengdum, breiddum og hæðum-þar á meðal yfirstærðum vettvangi (allt að 5000x3000mm) fyrir iðnaðarstærð verkefni. Óliggjandi form (hringlaga, L-laga) og innfelld festingarsvæði rúma sérhæfðar vélar eða sjálfvirkar suðu vélmenni, sem tryggir óaðfinnanlega samþættingu í framleiðslulínunni þinni.

Nákvæmni vélknúin eiginleiki

Aðlögun holu kerfisins: Stilltu bil bil (td 75x75mm fyrir blendinga rist) eða tilgreindu mælikvarða/heimsveldi (M12, ½ ”-13 UNC) til að passa við núverandi innréttingar og útrýma þörf fyrir millistykki.
Yfirborðsmeðferðir: Veldu úr jörð áferð (RA1.6 til venjulegrar notkunar) eða ofurkláraðra yfirborðs (RA0.8 fyrir mælingu á mælingu), með valfrjálsri nitriding (HV900+) til að auka hörku og standast slípandi slit í þungum tilgangi.

Iðnaðarsértækar breytingar

Bifreiðar: Innbyggðir T-ristar fyrir færibandsleiðslu, tilvalin fyrir háhraða bifreiðarhluta suðufrumur.
Aerospace: Innskot án segulmagns ryðfríu stáli til að koma í veg fyrir truflanir á viðkvæmum NDT (ekki eyðileggjandi prófun) búnaði við áls suðu.
Marine: Epoxýhúðuð neðri hliðar fyrir tæringarþol í saltvatnsumhverfi, parað við styrkt hornfestingar fyrir framleiðslu á ströndinni.

Hröð viðsnúningur og alþjóðlegur stuðningur

Hlutabréf: Flestir klemmur, fætur og jöfnunartæki senda innan sólarhrings og tryggja lágmarks niður í miðbæ fyrir aðlögun framleiðslulínu.
Sérsniðin leiðartími: Hefðbundin sérsniðin töflur (ekki flókin hönnun) eru afhent á 15–20 dögum með sérstökum verkfræðistuðningi til að betrumbæta teikningar og efnisval (td ryðfríu stáli fyrir mat á matvæla).
Löggilt gæði: Öll sérsniðin 3D suðuborð gangast undir strangar flatarprófanir (0,02mm/1000mm) og staðfesting á hleðslu, ásamt ISO 9001-samhæfðum kvörðunarskýrslum fyrir rekjanlega gæðaeftirlit.

Opnaðu alla möguleika suðuflata borðsins

Með aukabúnaðarkerfi Storaen og sérsniðinna lausna verður suðubúningataflan þín meira en vinnubekk – það er stigstærð vettvangur fyrir nýsköpun. Hvort sem þú þarft utanhúss íhluta fyrir tafarlausan framleiðnihagnað eða að fullu sérsniðna 3D suðuborð fyrir byltingarkennd verkefni, sameinar teymið okkar sérfræðiþekkingu verkfræði við framleiðslu lipurð til að skila lausnum sem passa við framtíðarsýn þína. Hækkaðu suðuaðgerðir þínar með fylgihlutum sem aðlagast og aðlögun sem umbreyta – vegna þess að tilbúningur er nákvæmni allt og ein stærð passar aldrei öllum.

Algengt er að nota ryðgrindina er fitumálning. Náttúrulegt plastefni málning. Malbikmálning. Fosfatandi málning osfrv. Afköst þeirra og forritasvið eru mismunandi. Soðna flatplötan hefur verið hreinsuð. Eftir að hafa farið yfir skoðunina. Venjulega er and -ryðmálning beitt á ósvínum flötum eða öllum flötum. Þegar það er beitt ætti að skilja vandlega að við val og framleiðslu á flatplötum suðu er handvirkt málunarferlið almennt einfalt. Efnahagslega þægilegt og hentugur fyrir steypu steypu.

1. Hann starfsumhverfi suðupallsins. Vinnuumhverfið sem hentar ýmsum málningu gegn ryð er mismunandi. Þess vegna, þegar þú velur, ætti maður að skilja starfsumhverfi soðna flata plötunnar.
2.  Ekki þarf að passa grunnur og toppfrakka. Suðu flatar plötur, auk grunnur. Og það þarf að mála það ofan á. Flestar toppfrakkar eru notaðar eftir vélræna vinnslu, þannig að íhuga ætti viðloðunina milli grunnsins og toppfrakka. Almennt eru grunnar og toppfrakkar sem eru búnir til með svipuðum málningarefni samsvarandi. Grunnur og toppfrakkar, sem eru búnir með mismunandi tegundir af málningu, eru ef til vill ekki samhæfir vegna sterkrar viðloðunar þeirra. Þeir geta ekki tengst hvor öðrum. Þess vegna er nauðsynlegt að skilja frammistöðu málningarinnar.
3. Byggingaraðferð gegn ryðgrunni. Hver andstæðingur-ryðari hefur sína eigin góða byggingar- og húðunaraðferð. Til að staðfesta hvort verksmiðjan eða vinnustofan hefur slík skilyrði er soðinn flatplata framleiddur samkvæmt JB/T7974-99 staðlinum. Varan er gerð í rifplötu og gerð kassa. Vinnandi andlitið hefur rétthyrnd lögun, úr HT200 efni. Vinnandi andlitið samþykkir að skafa og mala tækni og hægt er að vinna V-lögun á vinnandi andlit. T-laga. U-laga gróp og hringlaga göt. Langar holur o.s.frv. Suðu flatplata er flatt viðmiðunartæki sem notað er til suðu á vinnustykki og að stilla flata plötuna að lárétta samkvæmt uppsetningarkröfunum. Álaginu er dreift jafnt á hvern stuðningsstað. Þegar það er notað við umhverfishita 20 ± 5 ℃, skal forðast titring.
